一、概述：

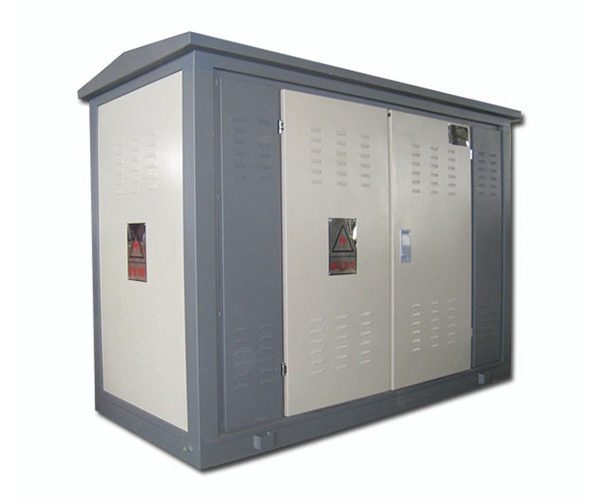

環盈電力--高壓環網柜適用于交流50Hz、10KV的網絡中，作為開斷負荷電流和短路電流及關合短路電流之用。本環網柜配用手、電動彈簧機構來操作負荷開關，接地刀和隔離刀配用手動操作機構。戶外型、全絕緣、全密封結構，可觸摸型式，安全可靠，免維護，體積小、重量輕、結構緊湊、安裝簡單，操作方便適用于各種惡劣環境，并滿足防潮、防凝露的要求。
二、使用環境條件：
1、環境條件
1.1、周圍空氣溫度
zui高溫度：40℃
zui低溫度：—40℃
1.2海拔高度：≤1000m
1.3zui大風速：35m/s
1.4環境濕度：日平均相對濕度不大于95%
1.5外殼防護等級：IP33級
1.6安裝場所：戶外
三、技術要求
10KV戶外環網柜，其技術參數除應滿足應遵循的主要標準外，還應滿足以下要求：
項目 | 單位 | 參數項 | |
額定電壓 | KV | 12 | |
額定電流 | A | 630 | |
頻率 | Hz | 50 | |
額定短路關合電流 | KA | 63 | |
額定熱穩定電流 | KA | 25 | |
額定熱穩定時間 | s | 2 | |
額定動穩定電流 | KA | 63 | |
雷電沖擊耐壓 | 相對地 | KV | 95 |
斷口 | KV | 110 | |
1min工頻耐壓 | 相對地 | KV | 42 |
斷口 | KV | 48 | |
電纜截面范圍 | mm2 | 50~300 | |
外殼防護等級 | 不低于IP33 | ||
電纜附件技術參數 | 沖擊耐壓 | 105KV，正負極性各10次，不擊穿，不閃絡 | |
直流耐壓 | 52KV（負極性），15min，不擊穿，不閃絡 | ||
局部放電 | 15KV下放電量≤10pc | ||
